CAD图形清理工具 Drawing Purge

根据官网说明8.3支持CAD版本2012~2021，9.0支持CAD版本2022~2026。
安装时需要关闭cad。安装完成后使用命令dwg-purge,另外还有批量清理：dwg-purge-batch（输入该命令可以进入设置)。清理前可以备份源文件，为保险起见，先备份好源文件。软件里面有备份的功能，你也可以手动备份。以防使用出问题。2021-03-30补充提供低版本。大家可以换着用，看哪个好用就用哪个。


1. DWG-PURGE
清除当前图形
通过在命令行中输入DWG-PURGE，此插件将删除所有DGN未引用的线型，RegApps和注释比例。

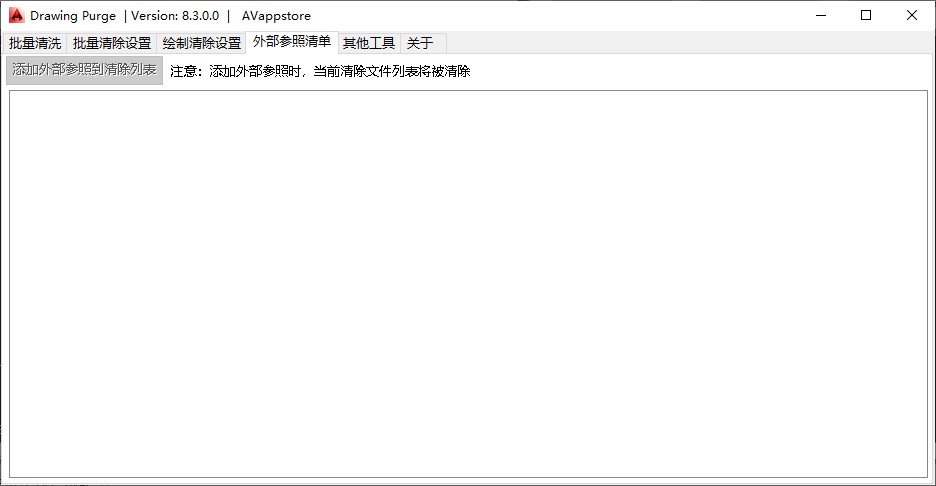

还将显示一个对话框，其中包含需要清除的任何附加到工程图的外部参照的列表。
通过单击“清除”将开始清除附加的外部参照。

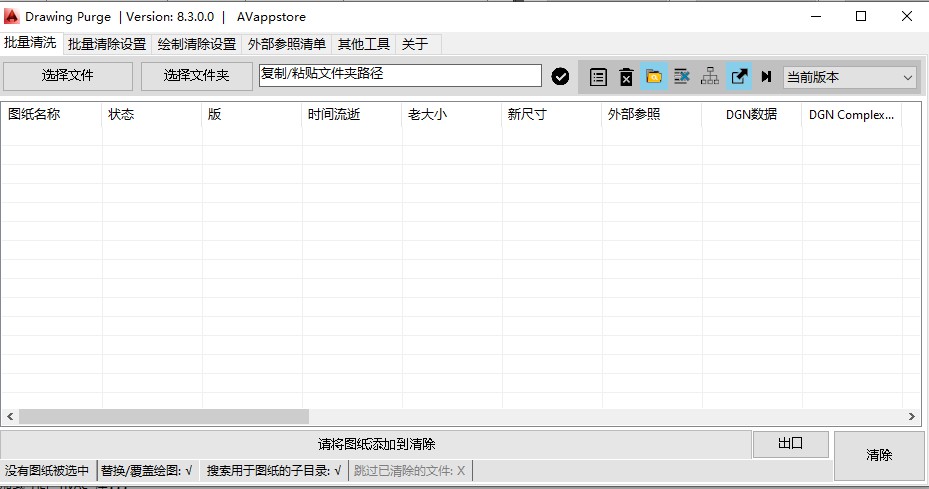

2. DWG-PURGE-BATCH
清除多个工程图而不打开文件。
在DWG-PURGE-BATCH中，您可以通过以下方法添加工程图
通过从“选择图形”按钮中选择图形
通过选择一个文件夹
复制/粘贴文件夹路径
拖放

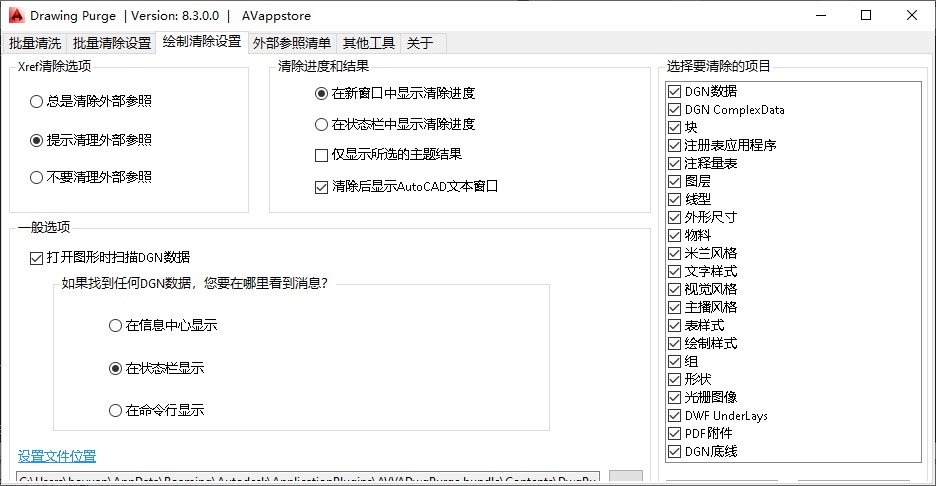

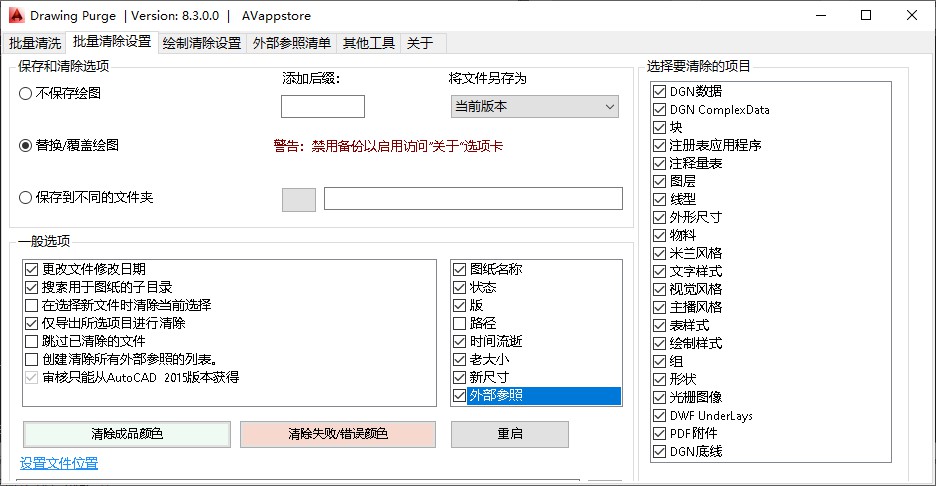

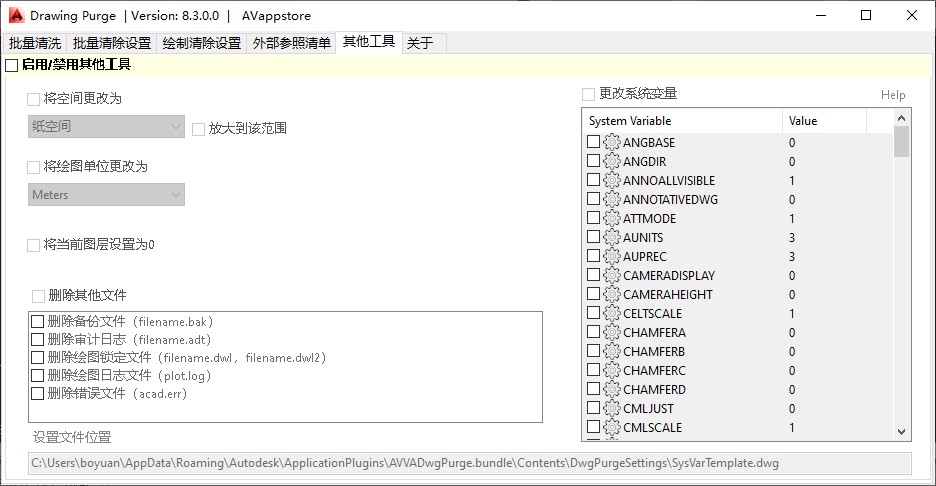

从此对话框转到“选项”选项卡以获取更多选项。
清除工程图并保存到其他位置

下载链接 点此跳转
