规范对电缆桥架板材厚度的规定

国家标准概述

国家标准对电缆桥架的材质、结构和厚度等方面做出了明确规定，以便提供统一的生产和应用指南。

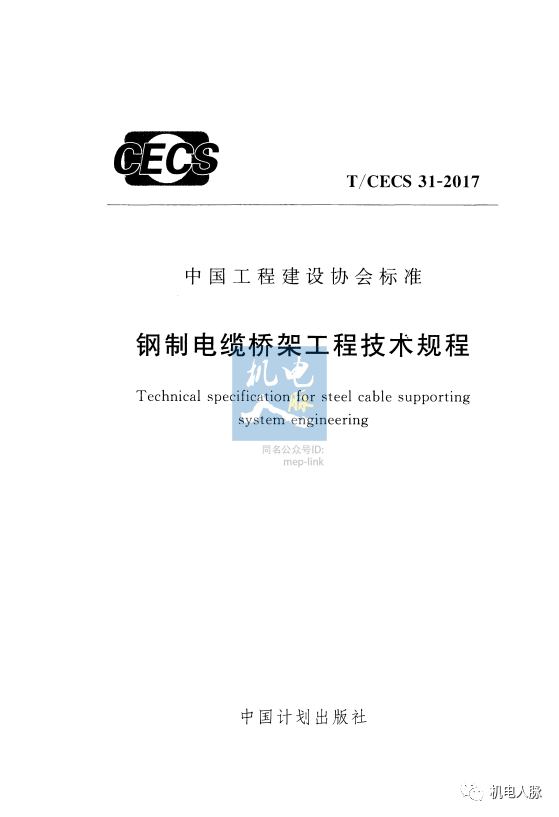

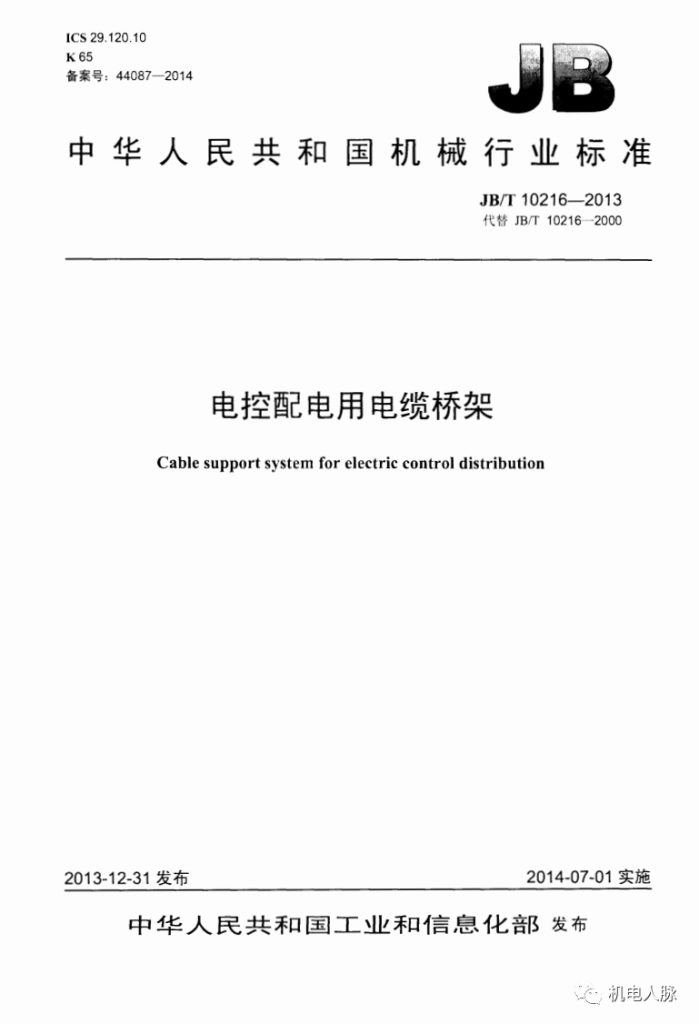

目前采用的最多的是JB/T 10216-2013和《钢制电缆桥架工程技术规程》T/CECS31-2017两本标准。

钢制桥架

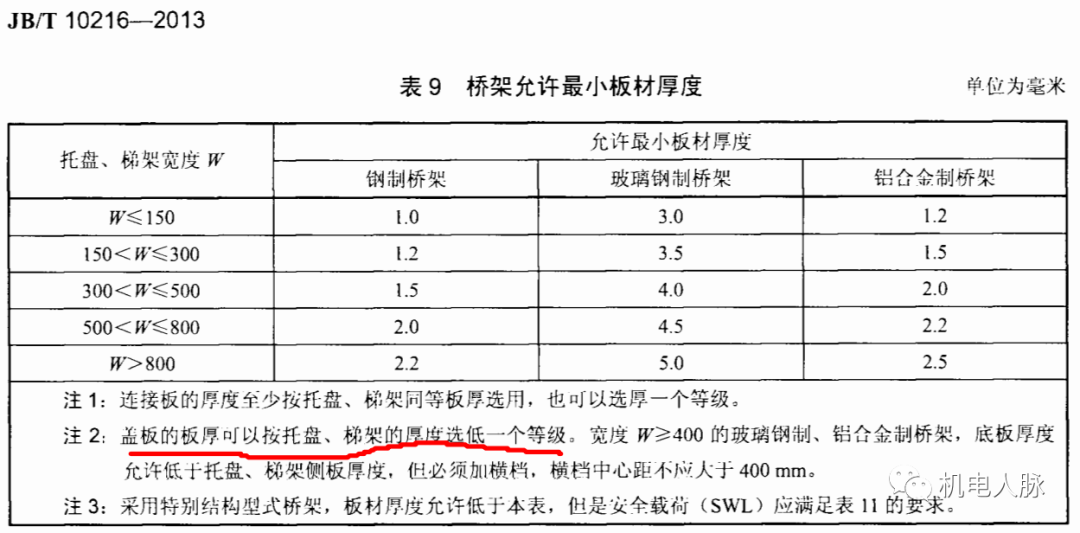

根据标准《电控配电用电缆桥架》JB/T 10216-2013，钢制桥架的厚度与槽宽相关。具体规定如下:

槽宽≤150mm，槽体厚度≥1.0mm

槽宽>150mm且≤300mm，槽体厚度≥1.2mm

槽宽>300mm且≤500mm，槽体厚度≥1.5mm

槽宽>500mm且≤800mm，槽体厚度≥2.0mm

槽宽>800mm，槽体厚度≥2.2mm

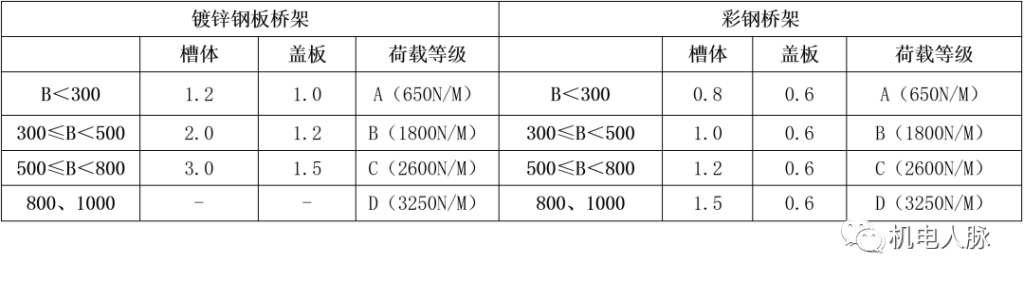

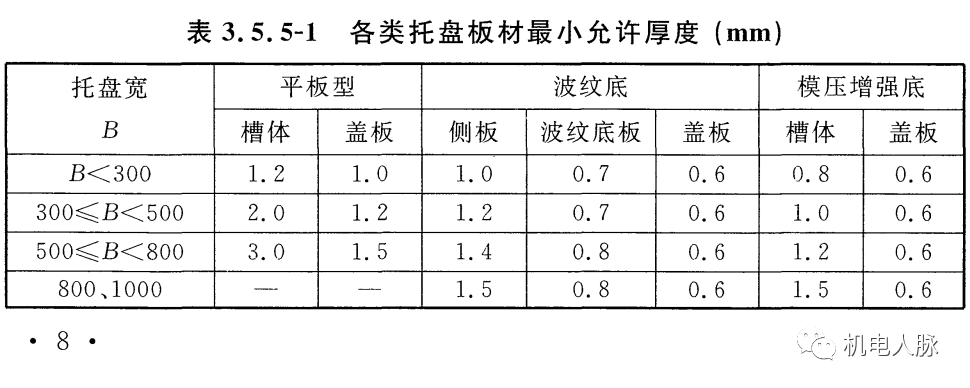

根据标准《钢制电缆桥架工程技术规程》T/CECS31-2017，具体为:

平板型

槽宽＜300mm，槽体厚度≥1.2mm，盖板厚度≥1.0mm

槽宽≥300mm，且＜500mm，槽体厚度≥2.0mm，盖板厚度≥1.2mm

槽宽≥500mm，且＜800mm时，槽体厚度≥3.0mm，盖板厚度≥1.5mm

槽宽为≥800mm，槽体厚度≥3.0mm(标准未写，默认取3.0mm)，盖板厚度≥1.5mm

波纹底和模压增强底桥架的底板则可以分别减小。

波纹底

槽宽＜300mm，槽体厚度≥0.7mm，盖板厚度≥0.6mm

槽宽≥300mm，且＜500mm，槽体厚度≥0.7mm，盖板厚度≥0.6mm

槽宽≥500mm，且＜800mm时，槽体厚度≥0.8mm，盖板厚度≥0.6mm

槽宽为≥800mm，槽体厚度≥0.8mm，盖板厚度≥0.6mm

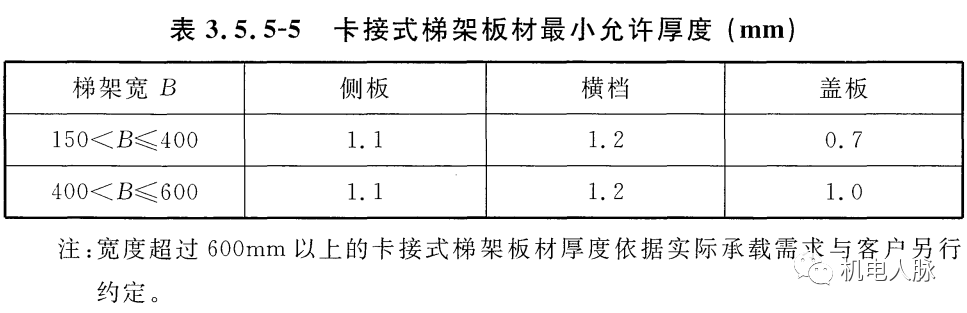

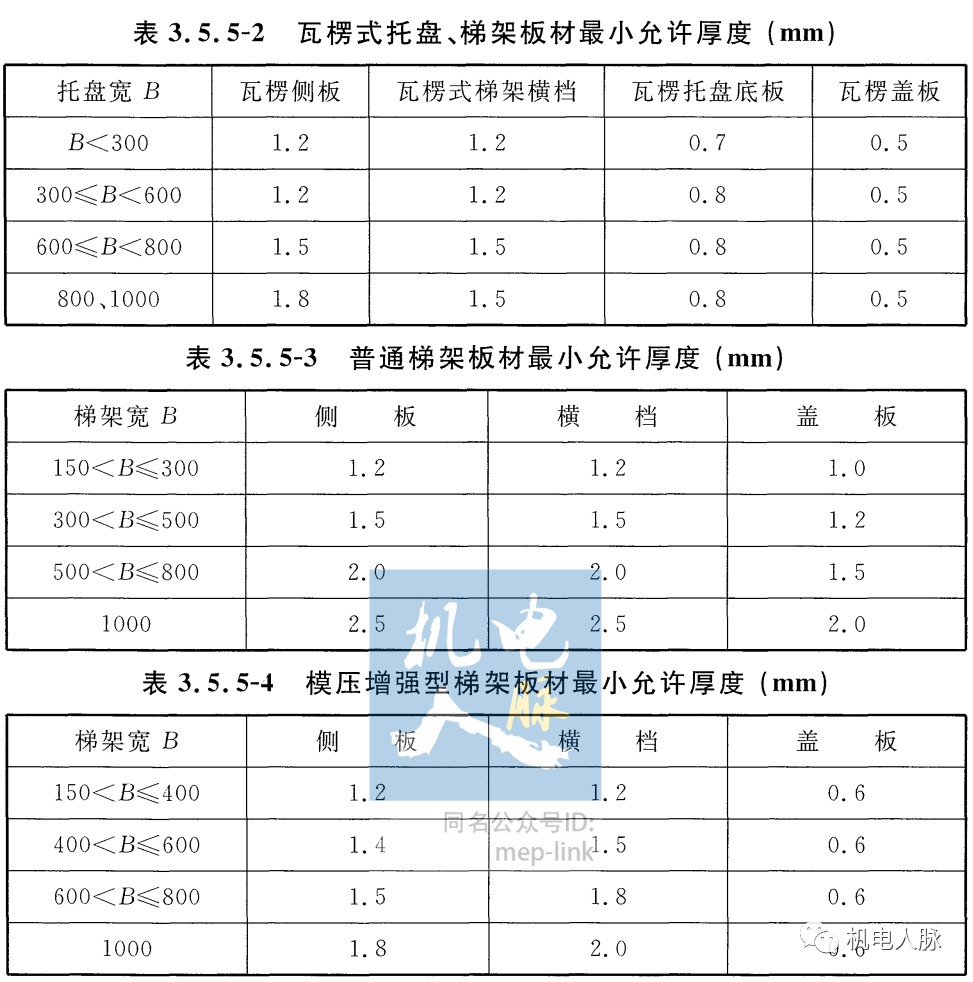

需要注意的是标准T/CECS31-2017托盘和梯架量厚度不同，具体为：

梯架宽＞150mm，且≤300mm，梯架厚度≥2.0mm，盖板厚度≥1.2mm

梯架宽≥300mm，且＜500mm，梯架厚度≥2.0mm，盖板厚度≥1.2mm

梯架宽≥500mm，且＜800mm时，梯架厚度≥3.0mm，盖板厚度≥1.5mm

玻璃钢制桥架

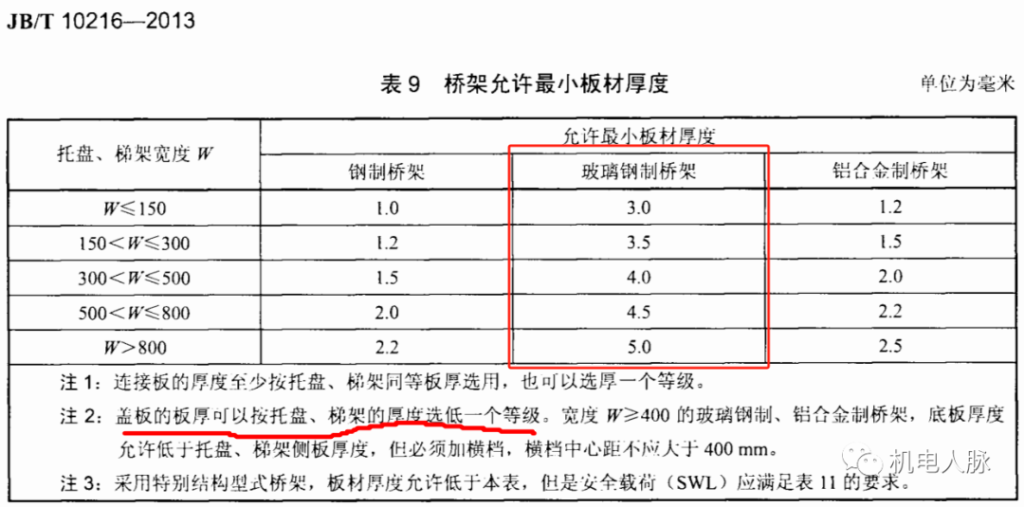

根据标准JB/T 10216-2013，玻璃钢制桥架的厚度规定也与槽宽相关:

槽宽≤150mm，槽体厚度≥3.0mm

槽宽>150mm且≤300mm，槽体厚度≥3.5mm

槽宽>300mm且≤500mm，槽体厚度≥4.0mm

槽宽>500mm且≤800mm，槽体厚度≥4.5mm

槽宽>800mm，槽体厚度≥5.0mm

铝合金制桥架

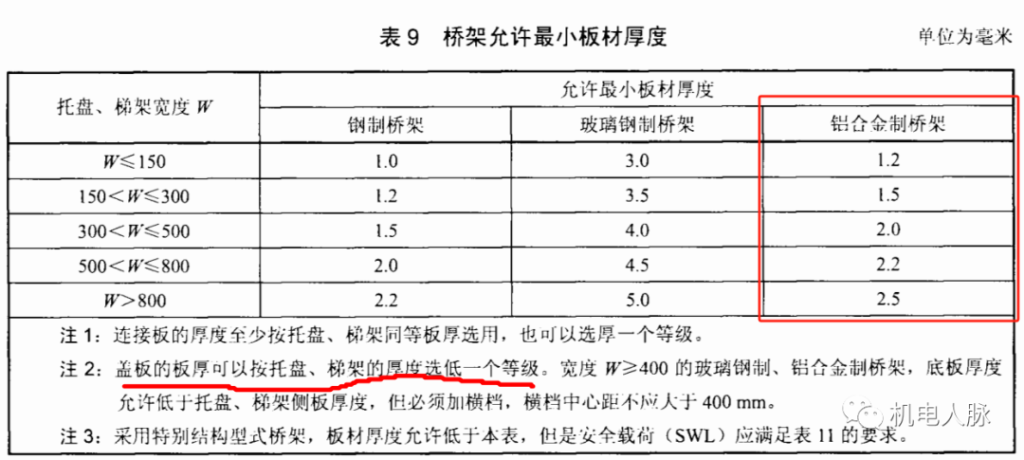

根据标准JB/T 10216-2013,铝合金制桥架的厚度规定:

宽度≤150mm，桥架厚度≥1.2mm

宽度>150mm且≤300mm，桥架厚度≥1.5mm

宽度>300mm且≤500mm，桥架厚度≥2.0mm

宽度>500mm且≤800mm，桥架厚度≥2.2mm

宽度>800mm，桥架厚度≥2.5mm

节能钢制桥架的厚度规定

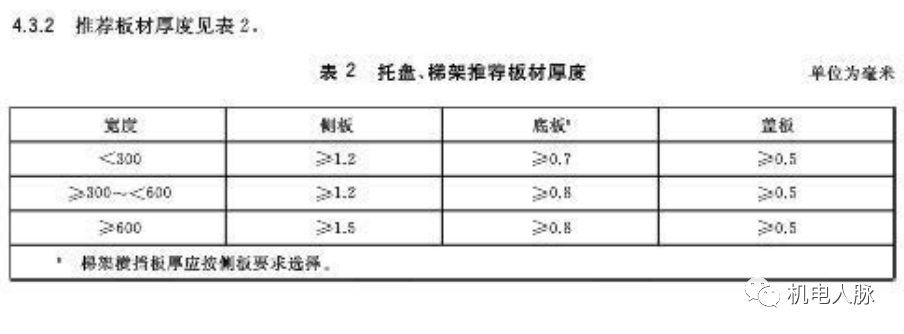

节能钢制桥架应符合《节能耐腐蚀钢制电缆桥架》GB/T23639-2017的规定，与槽宽相关:

桥架宽度<300mm，侧板厚度≥1.2mm，底板厚度≥0.7mm，盖板厚度≥0.5mm

桥架宽度≥300mm且<600mm，侧板厚度≥1.2mm，底板厚度≥0.8mm，盖板厚度≥0.5mm

桥架宽度≥600mm，侧板厚度≥1.5mm，底板厚度≥0.8mm，盖板厚度≥0.5mm

彩钢桥架

槽宽＜300mm，槽体厚度≥0.8mm，盖板厚度≥0.6mm

槽宽≥300mm，且＜500mm，槽体厚度≥1.0mm，盖板厚度≥0.6mm

槽宽≥500mm，且＜800mm时，槽体厚度≥1.2mm，盖板厚度≥0.6mm

槽宽为≥800mm，槽体厚度≥1.5mm，盖板厚度≥0.6mm

桥架其他部分的厚度规定

1.桥架盖板厚度可以比槽体厚度低一个等级。

2.连接片的厚度应与槽体厚度保持一致，也可选厚一个等级。

综上: 国家对不同材质和规格的电缆桥架的厚度都作出了明确规定，这些规定是为了确保电缆桥架在设计制作过程中具备足够的稳固性和安全性，以满足电缆敷设的要求和保障使用寿命。

在实际材料审查验收中，必须严格执行国标要求，以确保电缆桥架的质量和可靠性。
