电缆桥架接地要求及国家标准

3.电缆桥架的接地

3.1电缆桥架及其支吊架和引入或引出金属电缆导管,必须进行保护接地,且必须符合下列规定:

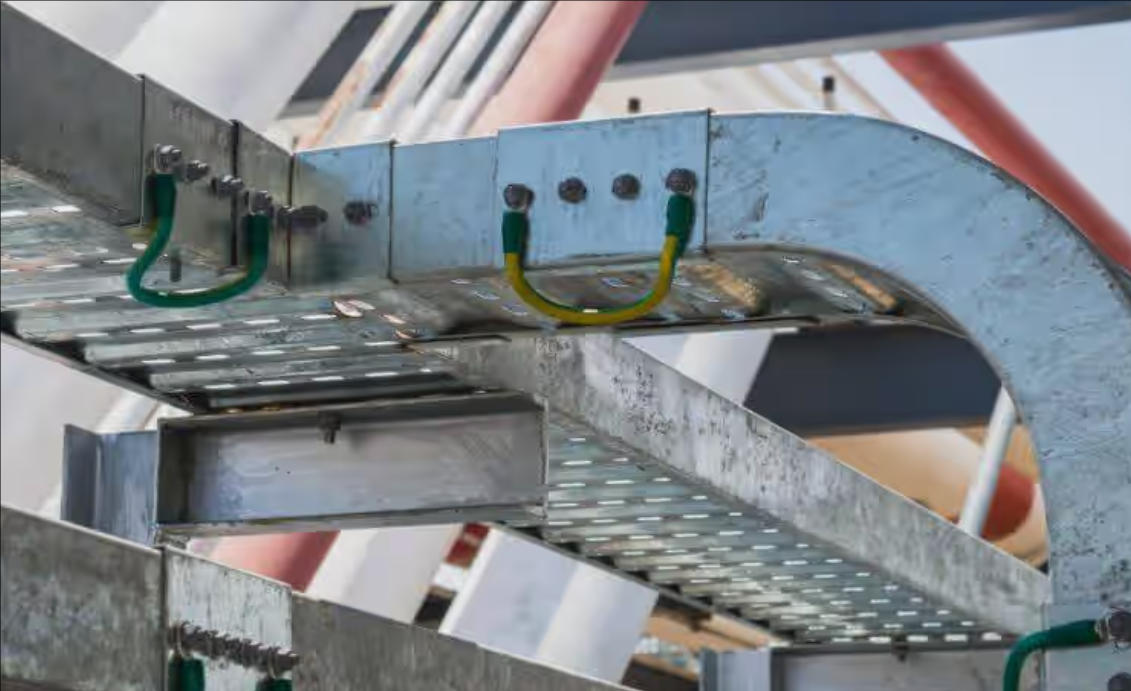

(1)金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接。(2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm²。

(3)镀锌电缆桥架间连接板的两端可不作接地跨接线，但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓。

3.2当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流,并满足热效应的要求。

3.3作为接地干线的电缆桥架,其托盘、梯架端部之间的连接电阻应不大于0.00033Ω.3.4当利用电缆桥架作接地干线时,桥架全线各种伸缩缝和软连接处应采用钢软导线或编织钢线连接,其截面应不小于16mm²

3.5当沿电缆桥架全线单独敷设接地干线,接地干线采用扁钢时,室内敷设时其截面应不小于60mm²,室外敷设时其截面应不小于100mm²。3.6电缆桥架在引入引出建筑物时,应与建筑物室内接地干线或室外接地装置相连接。

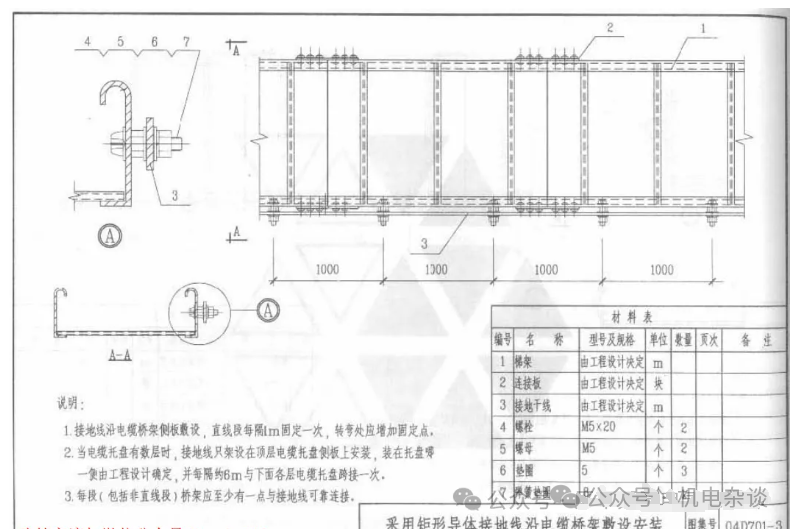

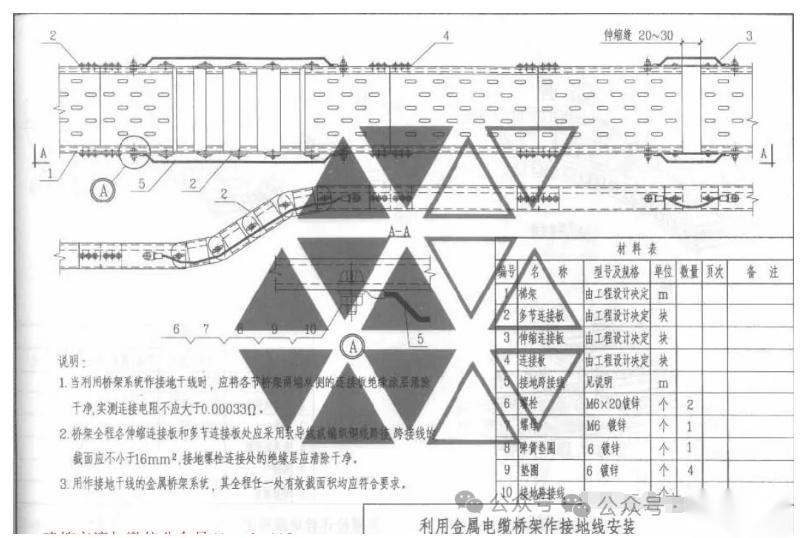

3.7 为了防止电化学腐蚀作用, 在铝合金电缆桥架上不得用裸铜导体作接地干线。可以看出，当采用桥架本体作为接地干线时，对桥架之间的连接电阻有较高要求，对电缆桥架的支吊架连接板的承接故障电流能力也有要求。以下图示分别为该图集接地线采用铜绞线、采用矩形导体，以及采用金属电缆桥架本体作为接地线的安装方法。

2022年8月1日实行的新版国标图集《电缆桥架安装》22D701-3，替代了04D701-3，并取消了采用金属电缆桥架本体作为接地干线的安装方法。

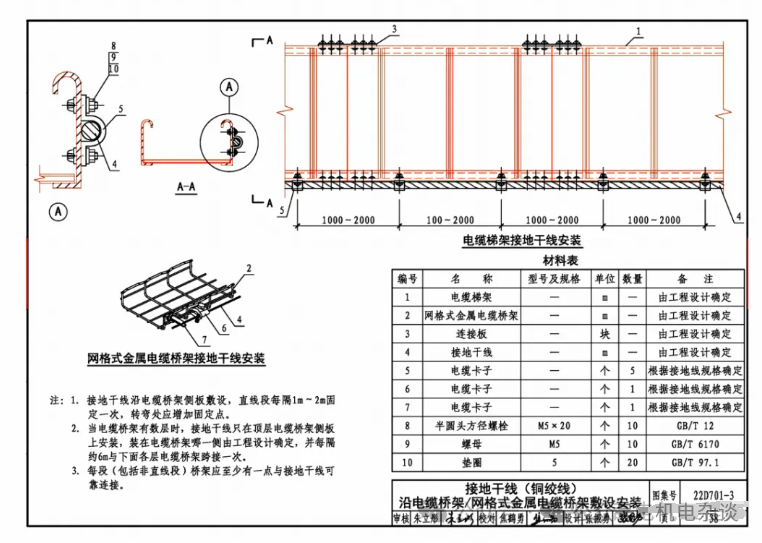

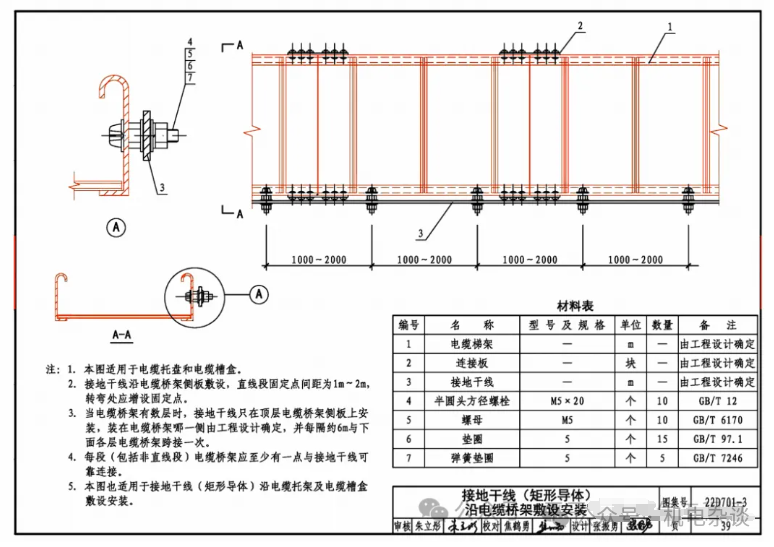

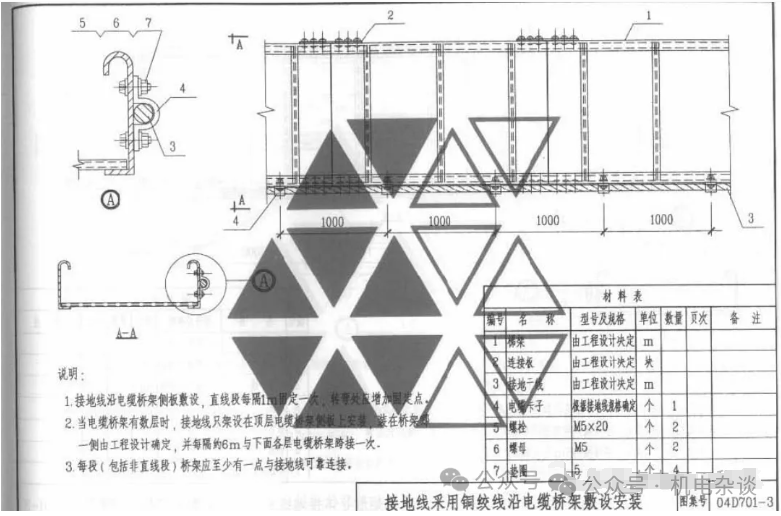

以下图示分别为该图集接地线采用铜绞线、采用矩形导体作为接地线的安装方法。与04D701-3基本一致。

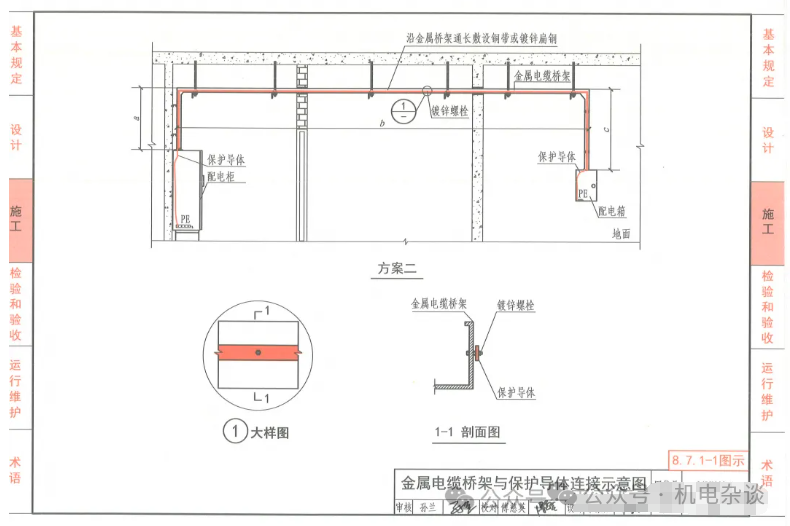

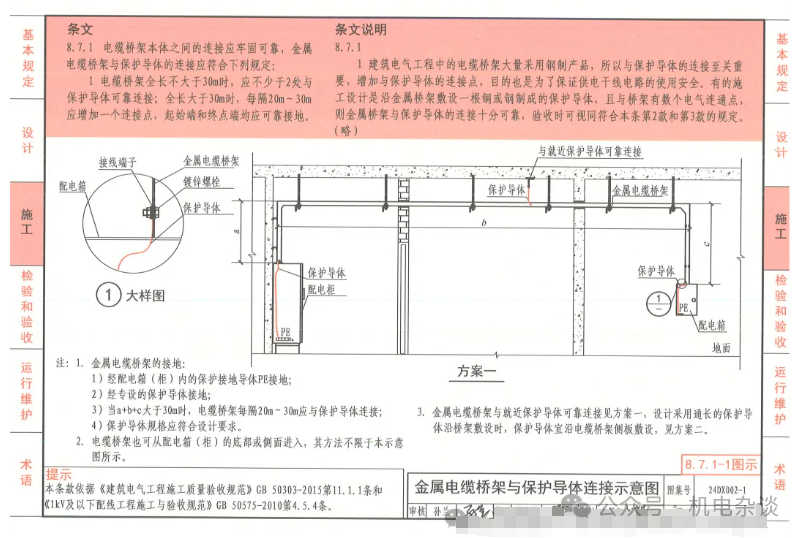

2024年3月1日实行的《<建筑电气与智能化通用规范>图示》24DX002-1中，对规范8.7.1条作了图示，并有两种方式，一种为金属桥架每隔20~30以及始终端与保护导体联结，一种为通常敷设扁钢，始终端与保护导体联结：

对于第一种方式可理解为当电缆桥架长度超过30m时，每隔20~30m设置辅助等电位端子箱，并将桥架与等电位端子箱用保护导体联结。桥架本体之间的跨接需满足GB 55024-2022 第8.7.1条第2、3点。一般设计院做法为沿金属桥架敷设一根热镀锌扁钢做接地干线，规格为-40×4或-25×4；接地干线材质截面不同规范图集不尽相同，但设计院做法一般是满足各项要求的。以下是不同规范图集对保护导体的截面要求：总之，采用通长扁钢沿电缆桥架敷设并与桥架可靠联结，是一种简单可行的桥架接地做法，对于竖井桥架比较密集且分布范围较小时，可采取通长敷设一根镀锌扁钢作各桥架的接地干线。若出于成本考虑，想节省电缆桥架的接地扁钢也未尝不可，只是对施工要求较高。
